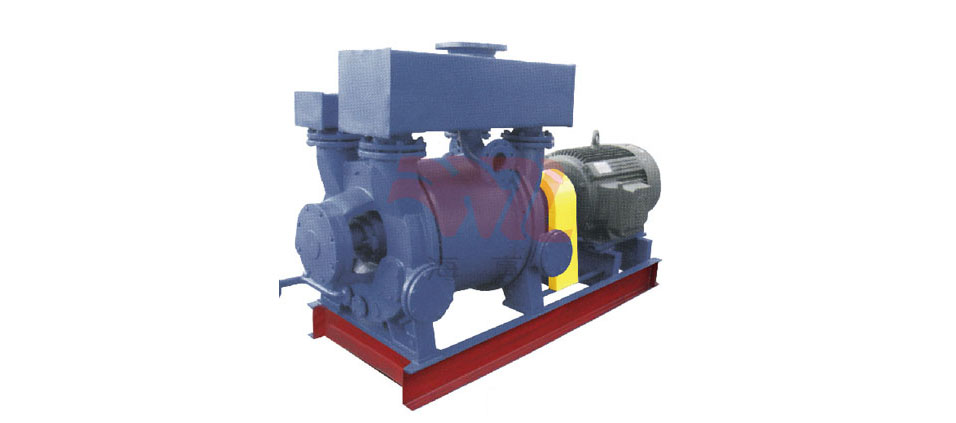

2BE 303-405系列水(液)環式真空泵

2BE系列水環真空泵是我公司在吸收國外先進產品技術特點的基礎上，研制開發的高效節能型產品。通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結構材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。2BE型水環式真空泵廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。
2BE型水環式真空泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。

2BE系列水環真空泵性能參數表

型號	轉速（傳動方式） r/min	最大軸功率KW	電機功率 KW	配用電機	極限真空Pa	最大抽氣量		泵重 Kg
型號	轉速（傳動方式） r/min	最大軸功率KW	電機功率 KW	配用電機	極限真空Pa	m3/h	m3/min	泵重 Kg
2BE 102-0	1300（皮帶） 1450（直聯） 1625（皮帶） 1750（皮帶）	5.0 5.8 6.8 8.0	7.5 7.5 7.5 11	Y132M-4 Y132M-4 Y132M-4 Y160M-4	3300	210 235 270 290	3.5 3.9 4.5 4.8	295 311 311 346
2BE 103-0	1300（皮帶） 1450（直聯） 1625（皮帶） 1750（皮帶）	7.0 8.2 9.9 11.1	11 11 15 15	Y160M-4 Y160M-4 Y160L-4 Y160L-4	3300	300 340 385 412	5.0 5.7 6.4 6.9	347 363 388 388
2BE 151-0	1100（皮帶） 1300（皮帶） 1450（直聯） 1625（皮帶） 1750（皮帶）	7.2 9.2 10.8 13.2 14.8	11 11 15 15 18.5	Y160M-4 Y160M-4 Y160L-4 Y160L-4 Y180M-4	3300	300 360 405 445 470	5.0 6.0 6.8 7.4 7.8	428 444 469 469 503
2BE 152-0	1100（皮帶） 1300（皮帶） 1450（直聯） 1625（皮帶） 1750（皮帶）	8.3 10.5 12.5 15.0 17.2	11 15 15 18.5 22	Y160M-4 Y160L-4 Y160L-4 Y180M-4 Y180L-4	3300	340 415 465 510 535	5.7 6.9 7.8 8.5 8.9	437 481 481 515 533
2BE 153-0	1100（皮帶） 1300（皮帶） 1450（直聯） 1625（皮帶） 1750（皮帶）	10.6 13.6 16.3 19.6 22.3	15 18.5 18.5 22 30	Y160L-4 Y180M-4 Y180M-4 Y180L-4 Y200L-4	3300	445 540 600 660 700	7.4 9.0 10.0 11.0 11.7	480 533 533 551 601
2BE 202-0	970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶）	17 14 16 22 25 30	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	3300	760 590 670 850 890 950	12.7 9.8 11.2 14.2 14.8 15.8	875 850 850 940 945 995
2BE 203-0	970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶）	27 20 23 33 37 45	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	3300	1120 880 1000 1270 1320 1400	18.7 14.7 16.7 21.2 22.0 23.3	1065 995 995 1080 1085 1170
型號	轉速（傳動方式） r/min	最大軸功率KW	電機功率 KW	配用電機	極限真空 Pa	最大抽氣量		泵重 Kg
型號	轉速（傳動方式） r/min	最大軸功率KW	電機功率 KW	配用電機	極限真空 Pa	m3/h	m3/min	泵重 Kg
2BE 252-0	740（直聯） 558（皮帶） 660（皮帶） 832（皮帶） 885（皮帶） 938（皮帶）	38 26 31.8 49 54 60	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	3300	1700 1200 1500 1850 2000 2100	28.3 20.0 25.0 30.8 33.3 35.0	1693 1460 1515 1645 1805 1805
2BE 253-0	740（直聯） 560（皮帶） 660（皮帶） 740（皮帶） 792（皮帶） 833（皮帶） 885（皮帶） 938（皮帶）	54 37 45 54 60 68 77 86	75 45 55 75 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	3300	2450 1750 2140 2450 2560 2700 2870 3020	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	2215 1695 1785 1945 1945 2055 2060 2295
2BE 303-0	740（直聯） 590（直聯） 466（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶）	98 65 48 54 64 78 99	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	3300	4000 3200 2500 2800 3100 3580 4000	66.7 53.3 41.7 46.7 51.7 59.7 66.7	3200 3200 2645 2805 2810 2925 3290
2BE 305-1 2BE 306-1	740（直聯） 590（直聯） 490（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶）	102 70 55 59 68 84 103	132 90 75 75 90 110 132	Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4	16000	4650 3750 3150 3320 3700 4130 4650	77.5 62.5 52.5 55.3 61.2 68.8 77.5	3800 3800 2950 3000 3100 3300 3450
2BE 353-0	590（直聯） 390（皮帶） 415（皮帶） 464 （皮帶） 520（皮帶） 585（皮帶） 620（皮帶） 660（皮帶）	121 65 70 81 97 121 133 152	160 75 90 110 132 160 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4	3300	5300 3580 3700 4100 4620 5200 5500 5850	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5	4750 3560 3665 3905 4040 4100 4100 4240
型號	轉速（傳動方式） r/min	最大軸功率KW	電機功率 KW	配用電機	極限真空 Pa	最大抽氣量		泵重 Kg
型號	轉速（傳動方式） r/min	最大軸功率KW	電機功率 KW	配用電機	極限真空 Pa	m3/h	m3/min	泵重 Kg
2BE 355-1 2BE 356-1	590（直聯） 390（皮帶） 435（皮帶） 464 （皮帶） 520（皮帶） 555（皮帶） 585（皮帶） 620（皮帶）	130 75 86 90 102 115 130 145	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	16000	6200 4180 4600 4850 5450 5800 6100 6450	103.3 69.7 76.7 80.8 90.8 96.7 101.7 107.5	5000 3920 4150 4160 4290 4300 4350 4450
2BE1 403-0	330（皮帶） 372（皮帶） 420（皮帶） 472（皮帶） 530（皮帶） 565（皮帶）	97 110 131 160 203 234	132 132 160 200 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4	3300	5160 5700 6470 7380 8100 8600	86.0 95.0 107.8 123.0 135.0 143.3	5860 5870 5950 6190 6630 6800
2BE1 405-1 2BE1 406-1	330（皮帶） 372（皮帶） 420（皮帶） 472（皮帶） 530（皮帶） 565（皮帶）	100 118 140 170 206 235	132 160 185 200 250 280	Y315M-4 Y315L1-4 Y315L2-4 Y315L2-4 Y355M2-4 Y355L1-4	3300	6000 6700 7500 8350 9450 10100	100.0 111.7 125.0 139.2 157.5 168.3	5980 6070 6200 6310 6750 6920

2BE1系列水環真空泵耗水量

型號	標準轉速 rpm	轉速范圍 rpm	在以下吸入壓力（mbar,絕壓）時的耗水量m3/h
型號	標準轉速 rpm	轉速范圍 rpm	≤160	200	300	400	500	600	700	＞800
2BE1 102-0	1450	1300~1750	1.1	1.1	0.73	0.73	0.73	0.73	0.36	0.36
2BE1 103-0	1450	1300~1750	1.4	1.4	0.93	0.93	0.93	0.93	0.47	0.47
2BE1 151-0	1450	1100~1750	1.5	1.5	1	1	1	1	0.5	0.5
2BE1 152-0	1450	1100~1750	1.7	1.7	1.13	1.13	1.13	1.13	0.57	0.57
2BE1 153-0	1450	1100~1750	1.9	1.9	1.27	1.27	1.27	1.27	0.63	0.63
2BE1 202-0	980	790~1300	2.1	2.1	1.4	1.4	1.4	1.4	0.7	0.7
2BE1 203-0	980	790~1300	2.6	2.6	1.73	1.73	1.73	1.73	0.87	0.87
2BE1 252-0	740	558~938	4.4	4.4	2.93	2.93	2.93	2.93	1.47	1.47
2BE1 253-0	740	560~938	5.2	5.2	3.47	3.47	3.47	3.47	1.73	1.73
2BE1 303-0	660	466~743	8.5	8.5	6.8	6.8	5.7	5.7	2.9	2.9
2BE1 305-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 306-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 353-0	530	372~660	11.2	11.2	9.0	9.0	7.5	7.5	3.8	3.8
2BE1 355-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 356-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 403-0	420	330~565	16.0	16.0	12.8	10.7	10.7	8.7	7.2	5.4
2BE1 405-1	420	330~565	14.7	14.7	14.2	12.6	10.9	9.2	7.7	5.9

注： 1、以上所選電機功率可在大多工況下工作。如如排氣口壓力較高（表壓0.02～0.05Mpa），則應相應加大電機功率；如實際2BE1真空泵的工作壓力對應的軸功率較小，也可選用接近軸功率的電機功率，如此可更為節能

2、工作液種類：通常情況下用水，標準溫度15℃（范圍0℃至65℃）；或其溫度至少要低于其沸點的10℃。

3、以上耗水量是在標準轉速下所得出的耗水量，對不同轉速，數據表中的流量值應乘以（實際轉速÷標準轉速）

4、如需增加工作液流量，則數據表中的流量加倍。
